Infraestructura y Diseño Adaptativo

Resiliencia • Materiales • Protección Ambiental

Adaptaciones para Condiciones Ambientales Extremas

El diseño de infraestructuras solares en España requiere consideraciones específicas para resistir la variabilidad climática, proteger componentes críticos y mantener rendimiento operativo a largo plazo.

Protección contra Radiación UV

Estabilizadores y Recubrimientos

La radiación ultravioleta acelera la degradación de materiales poliméricos. Estrategias de protección:

  • Estabilizadores UV en polímeros: Aditivos como HALS (Hindered Amine Light Stabilizers) y benzotriazoles que absorben UV y neutralizan radicales libres
  • Vidrio templado bajo hierro: Filtrado de UV-B y UV-C manteniendo alta transmitancia en espectro visible (>91%)
  • Encapsulantes avanzados: EVA con formulación mejorada, POE (poliolefina) o ionómeros con mayor resistencia a amarilleamiento
  • Láminas posteriores de alta durabilidad: Estructuras multicapa con PET, PVDF o vidrio trasero que eliminan exposición directa de polímeros
Recubrimiento de protección UV en panel solar

Cables con Aislamiento Reticulado

XLPE (polietileno reticulado) o EPR con negro de carbón como estabilizador UV. Resistencia a >2000 horas de exposición UV según IEC 60811-2-1. Vida útil >30 años en exterior.

Conectores con Carcasas Estabilizadas

Policarbonato o PA-6 con aditivos UV. Resistencia a agrietamiento por tensión ambiental (ESCR). Mantenimiento de propiedades mecánicas tras 20 años de exposición.

Sellantes de Silicona Neutra

Formulaciones sin emisión de ácido acético que corroen metales. Resistencia UV >25 años. Elasticidad mantenida (-40°C a +150°C) sin degradación por ozono o intemperie.

Ventilación Pasiva y Disipación Térmica

Estrategias de Enfriamiento Natural

Configuraciones de montaje que optimizan flujo de aire y reducción de temperatura:

  • Separación posterior elevada: Distancia mínima 10-15 cm entre módulo y superficie permite convección natural. Cada 5 cm adicionales reduce ~3°C de temperatura
  • Estructuras open-rack: Montaje elevado con acceso de aire por ambas caras. Reducción de 12-18°C respecto a instalación sobre cubierta sin ventilación
  • Orientación de filas: Espaciado entre filas considerando efecto chimenea. Entrada de aire frío inferior y salida superior por convección térmica
  • Aletas de disipación: Perfiles metálicos en contacto térmico con marco de módulo que aumentan superficie de intercambio convectivo

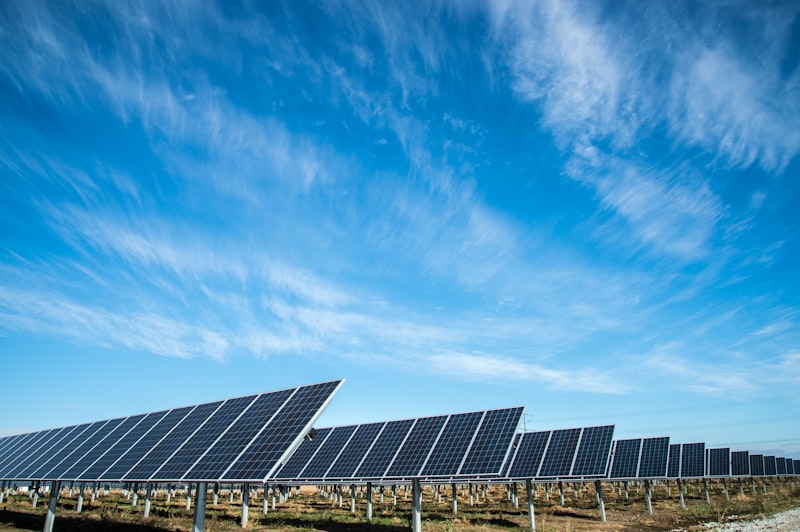

Sistema de ventilación pasiva para paneles solares

Módulos Bifaciales Elevados

Captación por ambas caras requiere mayor altura de montaje (>1.5 m). Ventilación mejorada reduce temperatura y maximiza ganancia energética del albedo. Incremento de producción del 10-30% según reflectancia del suelo.

Inversores con Refrigeración Natural

Diseño de envolvente con disipadores de aluminio y convección forzada mínima. Instalación en ubicación sombreada o con carenado reflectante reduce carga térmica solar directa.

Seguimiento Este-Oeste

Distribución de generación a lo largo del día evita picos de temperatura de mediodía. Reducción de temperatura máxima de 8-12°C. Menor estrés térmico diario acumulado.

Estructuras

Resistencia Mecánica y Cargas Ambientales

💨

Carga de Viento

Diseño según código técnico de edificación (CTE DB SE-AE). Velocidades de ráfaga 120-180 km/h según zona. Coeficientes de presión frontal (Cp = 1.8-2.5) y succión posterior (Cp = -2.0 a -2.5). Anclaje dimensionado para vuelco y deslizamiento.

❄️

Carga de Nieve

Relevante en alta montaña y meseta norte. Valores de 0.4-3.0 kN/m² según altitud y zona climática. Inclinación >30° facilita deslizamiento. Refuerzo estructural en zonas de acumulación por viento.

🌊

Fatiga por Vibración

Vientos sostenidos generan oscilaciones repetitivas. Riesgo de aflojamiento de tornillería y microfisuras en uniones soldadas. Uso de arandelas de seguridad, adhesivos threadlock y inspección periódica.

🌍

Consideraciones Sísmicas

España presenta sismicidad baja-moderada. Zonas de mayor actividad: sureste (Granada, Murcia), Pirineos. Diseño según NCSE-02. Conexiones flexibles y holguras de dilatación en instalaciones grandes.

Recubrimientos y Tratamientos Anticorrosión

Protección en Ambientes Marinos y Agresivos

La proximidad a costa y condiciones de alta humedad requieren protección específica:

  • Galvanizado en caliente: Capa de zinc (>85 μm) mediante inmersión en baño fundido. Protección catódica con vida útil >50 años en ambiente C3, >25 años en C4 (costa)
  • Aluminio anodizado: Capa de óxido de aluminio (Al₂O₃) electrolítica de 15-25 μm. Resistencia superior en ambientes salinos respecto a aluminio natural
  • Acero inoxidable 316L: Aleación con molibdeno (2-3%) para estructuras críticas en primera línea de costa. Resistencia a picadura en ambientes clorurados
  • Pinturas epoxi-poliuretano: Sistema bicapa con imprimación epoxi rica en zinc y acabado poliuretano alifático. Espesor total >200 μm para categoría C4-C5
Estructura de acero galvanizado con protección anticorrosión

Categorías de Corrosividad

C1: Interior seco • C2: Interior no climatizado • C3: Interior húmedo/exterior urbano • C4: Zona costera (>3 km mar) • C5-M: Primera línea costa (<1 km). Selección de materiales y protección según ISO 12944.

Tornillería de Acero Inoxidable

A2-70 (equivalente 304) para uso general. A4-80 (equivalente 316) para costa. Evitar acoplamiento galvánico aluminio-acero mediante arandelas aislantes o separadores de plástico.

Inspección Periódica

Revisión anual de recubrimientos en zonas costeras. Identificación temprana de oxidación, ampollas, delaminación. Reparación localizada de áreas dañadas con imprimación compatible y sellado.

Tratamientos Superficiales y Recubrimientos Funcionales

💎

Recubrimientos Antirreflectantes

Películas delgadas de SiO₂, TiO₂ o MgF₂ (100-150 nm) depositadas por PECVD o sol-gel. Reducción de reflectancia del 4% al 1-2% en espectro visible. Aumento de corriente fotogenerada del 2-3%. Durabilidad >25 años sin degradación significativa.

💧

Superficies Hidrofóbicas

Tratamientos nanotecnológicos con ángulo de contacto >110°. Efecto autolimpiante que reduce adherencia de polvo y facilita arrastre por lluvia. Reducción de frecuencia de limpieza del 40-60%. Reaplicación cada 3-5 años según exposición.

🌡️

Láminas de Alta Emisividad

Recubrimientos posteriores con emisividad infrarroja ε >0.85 (vs 0.70 convencional). Mejora de disipación radiativa nocturna. Reducción de temperatura de operación de 3-5°C. Especialmente efectivo en climas secos con baja nubosidad.

🔆

Reflectores de Albedo

Superficies blancas o de grava clara bajo paneles bifaciales. Reflectancia >0.60 aumenta irradiación posterior. Combinación de mayor generación y ventilación mejorada. Mantenimiento para prevenir crecimiento de vegetación.

Arquitecturas

Configuraciones Estructurales Adaptativas

Montaje con Inclinación Fija

Ventajas: Simplicidad, bajo coste, sin mantenimiento mecánico
Consideraciones: Optimización anual de energía, ángulo según latitud (35-40° en España central), espaciado para evitar sombreado entre filas

Seguimiento a Un Eje Horizontal

Ventajas: Incremento de 20-35% de energía, distribución temporal de generación
Consideraciones: Mayor carga de viento, requisitos de lubricación, sensibilidad a polvo en motores y sensores

Seguimiento a Dos Ejes

Ventajas: Máxima captación energética (+40-45%), ideal para sistemas de concentración
Consideraciones: Complejidad mecánica elevada, mayor superficie ocupada, coste de mantenimiento superior

Sistemas Integrados en Edificios (BIPV)

Ventajas: Doble funcionalidad (envolvente+energía), reducción de temperatura en verano
Consideraciones: Ventilación restringida, temperaturas elevadas, necesidad de diseño arquitectónico específico

Análisis de Condiciones Ambientales Regionales

Explorar la variabilidad climática de España y su impacto en el diseño de instalaciones solares fotovoltaicas.
