Sistemas Solares Fotovoltaicos

Componentes • Estructuras • Respuesta Ambiental

Componentes Sensibles al Entorno

Los sistemas solares fotovoltaicos están compuestos por múltiples elementos que interactúan de forma compleja con las condiciones ambientales. Cada componente presenta vulnerabilidades específicas frente a la exposición solar, térmica y climática.

Módulos Fotovoltaicos

Estructura y Elementos Críticos

Los módulos fotovoltaicos son el componente principal de conversión energética. Su estructura multicapa presenta zonas sensibles a la degradación ambiental:

  • Vidrio frontal templado: Superficie expuesta a impactos, abrasión por polvo, depósitos minerales y cambios de transmitancia óptica
  • Encapsulante EVA: Polímero transparente susceptible a amarilleamiento por radiación UV, delaminación térmica y pérdida de adhesión
  • Células de silicio: Obleas semiconductoras con riesgo de microfisuras, puntos calientes y degradación inducida por potencial (PID)
  • Lámina posterior: Capa protectora que puede sufrir agrietamiento, pérdida de aislamiento eléctrico y penetración de humedad
  • Marco de aluminio: Estructura perimetral expuesta a corrosión galvánica en ambientes salinos y dilatación diferencial
  • Caja de conexiones: Componente eléctrico vulnerable a infiltración de agua y degradación de sellantes

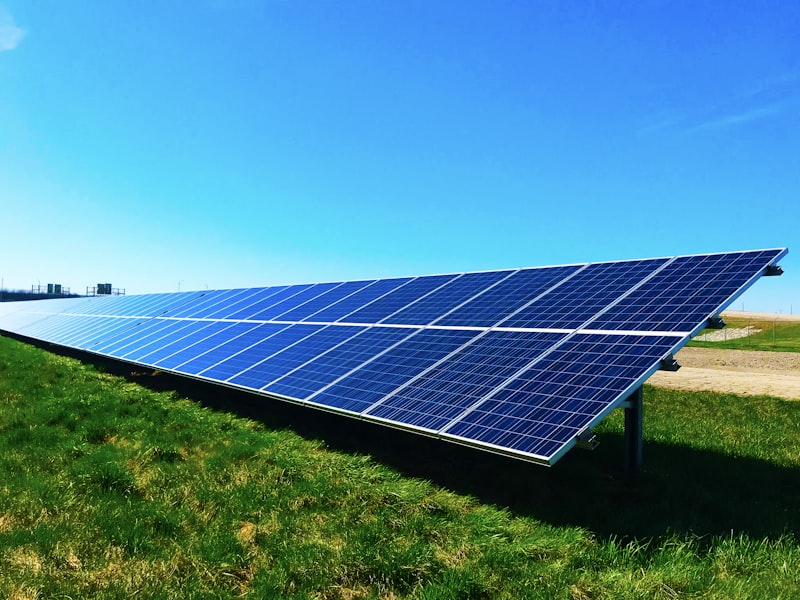

Panel solar fotovoltaico de cerca

Tecnología Monocristalina

Células de silicio de estructura cristalina uniforme. Alta eficiencia de conversión (18-24%). Sensible a sombreado parcial y microfisuras por estrés mecánico. Coeficiente de temperatura típico: -0.35 a -0.45%/°C.

Tecnología Policristalina

Células de silicio con múltiples granos cristalinos. Eficiencia 15-19%. Mejor tolerancia a altas temperaturas en términos relativos. Menor coste de fabricación con ligera reducción en densidad de potencia.

Tecnología de Capa Fina

Películas delgadas de materiales semiconductores (CdTe, CIGS). Menor sensibilidad térmica. Mejor rendimiento en condiciones de baja irradiación y temperaturas elevadas. Requiere mayor superficie para potencia equivalente.

Estructuras de Soporte y Montaje

Sistemas Mecánicos y Puntos de Estrés

Las estructuras de soporte determinan la estabilidad mecánica y la disipación térmica de las instalaciones. Los principales componentes analizados incluyen:

  • Perfiles de aluminio: Vigas y rieles con riesgo de fatiga por vibraciones de viento, corrosión en uniones y deformación por carga térmica
  • Tornillería y fijaciones: Elementos metálicos expuestos a corrosión galvánica, aflojamiento por ciclos térmicos y deterioro de recubrimientos
  • Cimentaciones: Anclajes al terreno o cubiertas que deben resistir cargas de viento, expansión térmica del suelo y movimientos sísmicos
  • Sistemas de seguimiento: Mecanismos móviles con componentes electromecánicos sensibles a polvo, lubricación degradada y desgaste de rodamientos

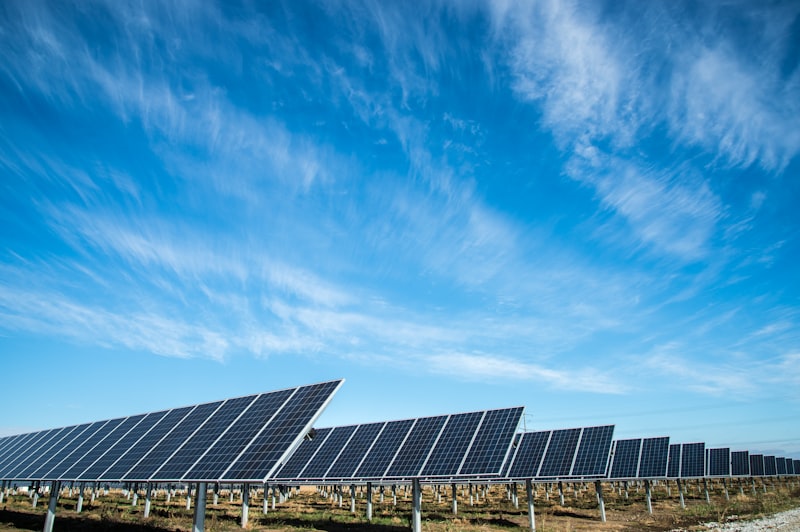

Estructura de soporte de aluminio para paneles solares

Montaje sobre Suelo

Estructuras ancladas directamente al terreno mediante hincado, hormigonado o lastre. Exposición a erosión del suelo, vegetación invasiva, movimientos de tierra y acumulación de agua en zonas bajas.

Montaje sobre Cubierta

Sistemas instalados en tejados con fijaciones que perforan o lastran la superficie. Consideraciones de carga estructural del edificio, impermeabilización, dilatación diferencial y accesibilidad para mantenimiento.

Estructuras Flotantes

Instalaciones sobre embalses o balsas con flotadores y anclajes sumergidos. Exposición a humedad constante, bioincrustación, oleaje, variación de nivel de agua y corrosión acelerada.

Inversores y Sistemas de Conversión

Electrónica de Potencia Sensible a Temperatura

Los inversores transforman corriente continua en alterna y son especialmente vulnerables a estrés térmico:

  • Semiconductores de potencia: IGBT y MOSFET con límites térmicos estrictos, degradación por ciclos térmicos y fallos por sobrecalentamiento
  • Condensadores electrolíticos: Componentes con vida útil reducida exponencialmente con temperatura, evaporación de electrolito y pérdida de capacitancia
  • Sistemas de refrigeración: Ventiladores, disipadores y conductos de aire susceptibles a obstrucción por polvo, reducción de eficiencia térmica y fallo mecánico
  • Envolventes: Cajas de protección IP65/IP66 con sellados que degradan con exposición UV, entrada de humedad y corrosión de conectores
Inversores solares y equipos de conversión

Inversores Centrales

Equipos de alta potencia (100 kW - varios MW) instalados en salas técnicas o contenedores. Requieren climatización activa, mantenimiento especializado y protección contra polvo y humedad.

Inversores String

Equipos de potencia media (5-100 kW) para grupos de paneles. Instalación exterior con protección IP65. Vulnerables a sobrecalentamiento en verano, condensación interna y degradación de componentes electrónicos.

Microinversores

Dispositivos de baja potencia (200-400 W) instalados por panel. Mayor resistencia a fallos parciales pero exposición directa a altas temperaturas bajo los módulos. Desafíos en diagnóstico y sustitución.

Recubrimientos

Capas de Protección y Superficies Funcionales

🛡️

Recubrimientos Antirreflectantes

Películas de óxidos metálicos (SiO₂, TiO₂) depositadas sobre vidrio frontal para maximizar absorción de luz. Susceptibles a erosión por abrasión mecánica de polvo, cambios de índice refractivo y delaminación.

💧

Tratamientos Hidrofóbicos

Superficies autolimpiantes basadas en nanotecnología que reducen adherencia de polvo y agua. Pérdida progresiva de efectividad por radiación UV, desgaste mecánico y reacciones químicas superficiales.

⚗️

Recubrimientos Anticorrosión

Capas de zinc, pintura epoxi o galvanizado aplicadas en estructuras metálicas. Degradación en ambientes salinos costeros, pérdida de adherencia por expansión térmica y daños mecánicos durante instalación.

🔗

Sellantes y Adhesivos

Siliconas, poliuretanos y epoxis para uniones y sellado de cajas de conexiones. Envejecimiento por radiación UV, pérdida de elasticidad, agrietamiento térmico y pérdida de propiedades de estanqueidad.

Cableado y Sistemas de Conexión

Conductores Eléctricos y Terminales

El sistema eléctrico de interconexión presenta múltiples puntos vulnerables:

  • Cables de corriente continua con aislamiento de XLPE o EPR expuestos a radiación UV, flexiones repetidas y roedores
  • Conectores MC4 con contactos metálicos susceptibles a oxidación, aflojamiento por vibración y entrada de humedad
  • Terminales de compresión que pueden sufrir corrosión galvánica, aflojamiento térmico y aumento de resistencia de contacto
  • Canalización y bandejas porta-cables con degradación de plásticos, deformación térmica y acumulación de agua
Caja de conexiones y cableado solar

Análisis de Comportamiento bajo Condiciones Reales

Explorar cómo estos sistemas responden a la radiación solar, estrés térmico y variabilidad climática en diferentes regiones de España.
